Проєктування фасадів будинків і будівель: що ми креслимо
Фасад виконує дві роботи одночасно. Це обличчя будівлі, за яким її оцінюють сусіди, покупці й орендарі, і це шар, який тримає зовні дощ, мороз, сніг і вітер. Наші архітектори проєктують і те, і інше: композицію і пропорції, облицювання і прорізи, утеплення і вузли, від яких залежить, чи не з'являться на стіні патьоки й тріщини за кілька зим. Ми проєктуємо фасади нових приватних будинків, комерційних і офісних будівель та реконструкцію наявних у Харкові, Києві та інших містах України, окремим замовленням або у складі повного архітектурного проєкту.

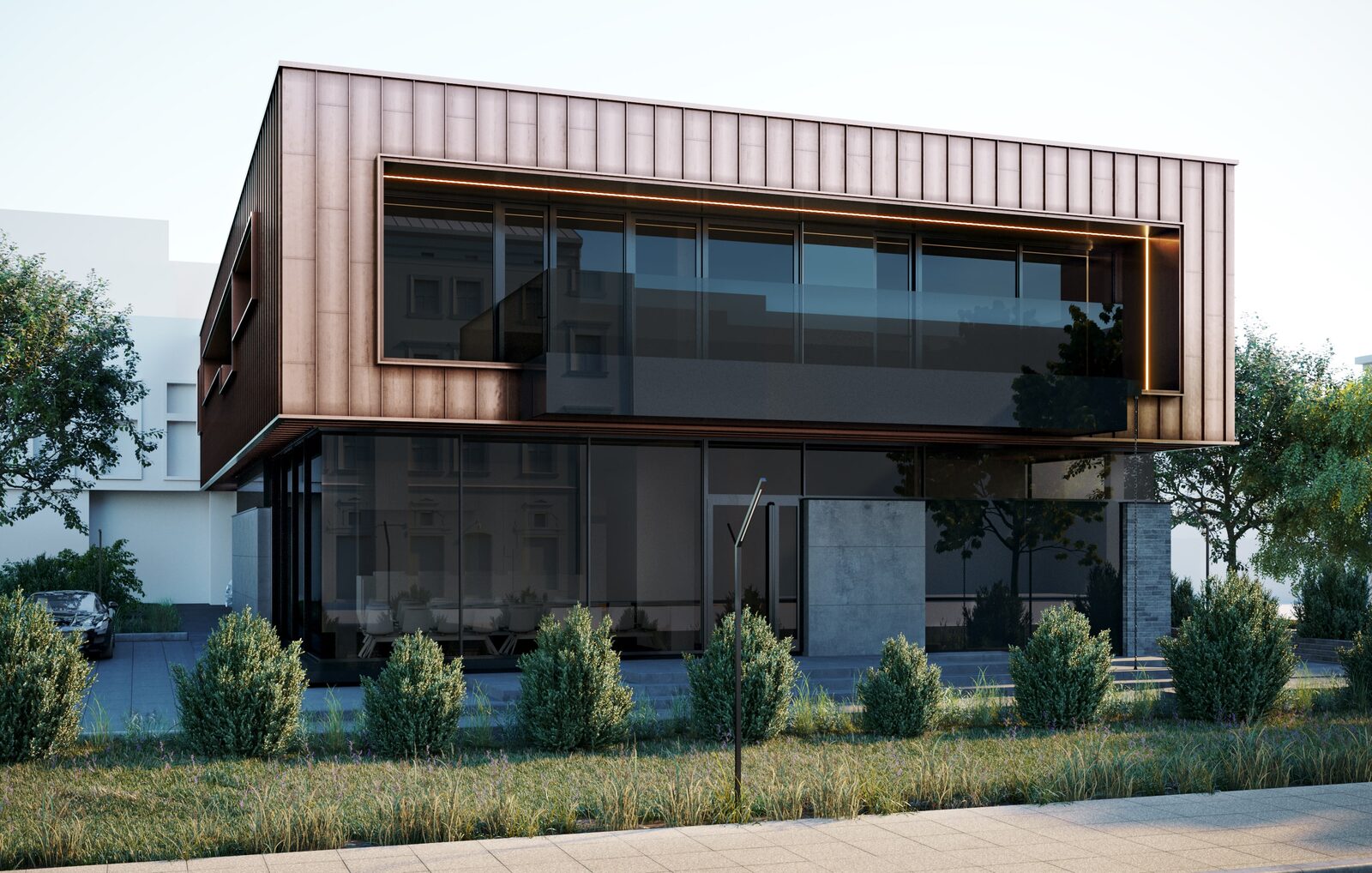

Діапазон добре видно на двох проєктах. Для Copper Hall, будівлі 1990-х років на вулиці Лермонтовській, 7 у Харкові (660 м², 2022), ми спроєктували зовсім новий фасад у стилі техно-мінімалізм: облицювання з міді KME, великоформатний керамограніт LAMINAM, укладений без видимих швів, другий поверх, що нависає над високим заскленим першим, і вікна SCHUCO з профілем завглибшки 120 мм, щоб тепловтрати взимку були мінімальними. На візуалізаціях фасад показаний таким, яким стане через кілька років, коли мідь окислиться і набуде шляхетної патини. В Інституті трихології на вулиці Данилевського (120 м², 2019-2021, проєкт повністю реалізований) великоформатний Laminam іде вентильованим фасадом, переходить на вхідні сходи і продовжується всередині, а основні панорамні вікна виконані на системах Schüco, разом з ними використано Reynaers Aluminium.
Композиція фасаду: пропорції, вікна і ритм
Перш ніж обирати матеріал, фасад має працювати як чорно-біле креслення. Ми перевіряємо, як читаються об'єми з вулиці і з боку саду, де проходять цоколь, основна площина стіни і лінія покрівлі, чи збігаються прорізи один з одним і з кімнатами за ними. Вікно, поставлене лише під розстановку меблів, часто потрапляє на пів плитки повз сітку облицювання. Монтажник закриває різницю вузькою підрізкою, і око знаходить її відразу.
Частка скла - рішення з найширшими наслідками. У Mansion for the Leader (465 м², Харківська область, 2022) скління на висококласному бельгійському профілі дорівнює чверті площі всіх фасадів, а скатна покрівля зберігає традиційний силует будинку. В Аскет-House (487 м², Київська область, 2020-2021) панорамні системи Schüco з підвищеною теплоізоляцією займають майже 30% фасаду і відкривають дім до соснового лісу. Таку частку ми перевіряємо теплотехнічним розрахунком на ранній стадії, поки розмір вікна ще змінюється на папері, а не в замовленні на профіль.
Глибина важить не менше за площу. Вікно, винесене в зовнішню площину, виглядає пласким і збирає на підвіконні весь дощ і сніг; утоплене в стіну, воно отримує тінь і лінію, яка впорядковує фасад. Висунутий об'єм, як облицьований термодеревиною блок вітальні в House for Cosmopolitan (300 м², 2021), дає фасаду рельєф. Звис покрівлі над південним фасадом затіняє скло від високого літнього сонця і пропускає низьке зимове, тому його виліт ми розраховуємо для конкретної орієнтації.
У комерційної будівлі окреме завдання - перший поверх. Вхід, вітрини, навіс і місце для вивіски вирішуємо в одному кресленні, інакше орендар потім закриває продуманий фасад коробом з логотипом. Для трихологічної клініки в Харкові (150 м², 2020) вхідну групу треба було розширити на 10 м² і зробити її затишною, щоб пацієнт не відчував, що вже зайшов до клініки. Таке завдання вирішується саме на фасаді: глибиною входу, склом і тим, що людина бачить, коли ще стоїть на вулиці.
Вентильований фасад, мокрий фасад чи клінкер: як обрати облицювання
Облицювання обираємо за кліматом, бюджетом і тим, як воно виглядатиме через двадцять років. Головне випробування українських зим - часті переходи через нуль: вода, що потрапила у шви й пори, замерзає, розширюється і поступово руйнує поверхню. ДБН В.2.6-33:2018 «Конструкції зовнішніх стін із фасадною теплоізоляцією» розрізняє три типи систем: з опорядженням штукатуркою або дрібноштучними виробами, з індустріальними елементами на каркасі з вентильованим прошарком і світлопрозорі. На порталі e-construction одна картка цієї норми має статус «Діючий», інша «Архівний», тому чинну редакцію ми перевіряємо на дату проєкту.
- Мокрий фасад, тобто штукатурка по утеплювачу: тонкошаровий захисний шар завтовшки від 2 до 3 мм, армований склосіткою, або товстошаровий від 10 до 30 мм, армований металевою сіткою. Найдоступніший варіант, але чутливий до якості примикань і до заміни компонентів на будмайданчику.
- Вентильований фасад з керамограніту, Laminam, фіброцементу, каменю чи металу на кріпильному каркасі. Повітряний прошарок між утеплювачем і облицюванням виводить вологу з конструкції, а вентиляційні отвори біля цоколя і парапету норма вимагає площею перерізу не менше 1/300 площі опорядження. Про один з таких матеріалів докладно в статті про фіброцемент.
- Клінкерна цегла: низьке водопоглинання, стійкість до морозу і майже відсутній догляд, але потрібні вентильований зазор або правильний «пиріг» стіни, спеціальний розчин без висолів і добрий муляр. Фасадна клінкерна плитка на системі утеплення дешевша за повну цеглу, проте вимагає надійної основи. Детальніше в статті що ми знаємо про клінкерну цеглу.
- Натуральний камінь і кварцит на анкерах: важкі, тому кріплення рахує інженер-конструктор. Кварцит - природний метаморфічний камінь, а не штучний кварцовий агломерат для стільниць; на Аскет-House він працює разом з бетоном і клінкером.
- Дерево і термодеревина: теплі й легкі, але на сонці набувають сріблястого відтінку, а під глибокими звисами нерівномірно, тому замовник має побачити зістарені зразки. Термодеревину кріпимо лише нержавіючим кріпленням.
Проєкт будинку в селищі Лісове під Харковом (304,91 м², 2021-2022) показує, як працює бюджет: натуральний камінь став головним матеріалом фасаду, а решта поверхонь навмисно залишилася простішою. Чим більше матеріалів зустрічається на фасаді, тим дорожче він коштує, і не лише через самі матеріали. Кожне місце зустрічі двох облицювань потребує свого вузла, профілю і рішення, яке з них перекриває інше, тому ми тримаємо фасад у двох-трьох матеріалах, якщо ідея будівлі не вимагає більшого.
Фасад з металу: цинк-титан, мідь та іржавий метал

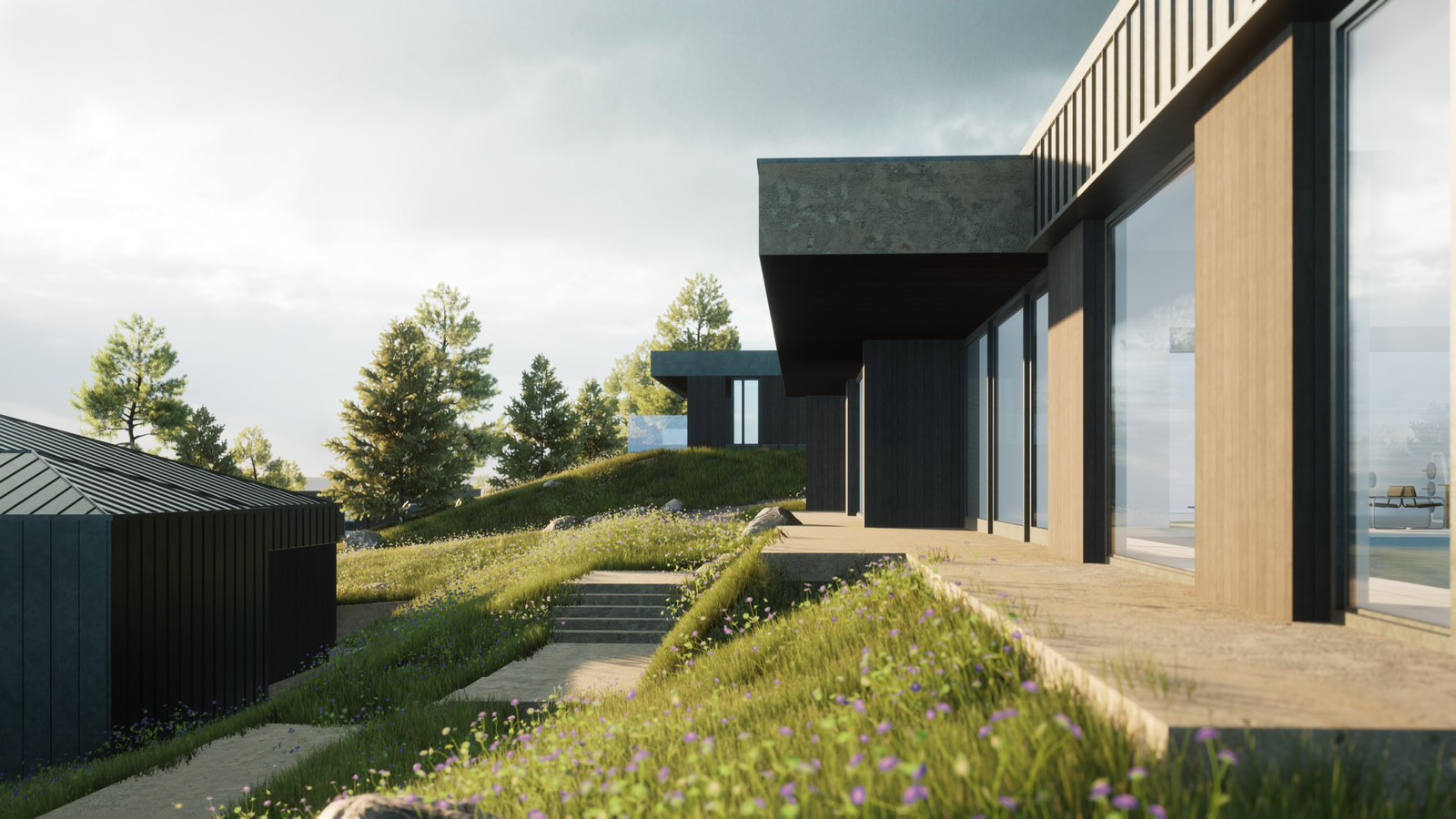

Метали на фасаді обирають за те, як вони старіють. Фасади й покрівлі нашого котеджного поселення в Карпатах (10 000 м², проєкт 2023 року, збудоване у 2024 році) облицьовані фальцевими касетами з патинованого RHEINZINK, який нерівномірно старіє і від цього стає живописнішим. House for Cosmopolitan по периметру виступної покрівлі «закутий» у метал, як у панцир з металевої луски, і поєднує фальцеві металеві касети з термодеревиною і клінкерною цеглою. Мідь Copper Hall розрахована на патину, яку вона набуде з роками.
У кожного металу свої правила в кресленнях. Цинку потрібна вентильована основа: якщо під листами збирається конденсат, на зворотному боці з'являється біла іржа. Мідь ніколи не ставимо вище за цинк чи оцинковану сталь, бо вода, що стікає з неї, руйнує їх. Довгі панелі розширюються і стискаються від температури, тому довжини листів і ковзні кляймери розраховуємо заздалегідь, а на покрівлі не забуваємо про снігозатримання. Чому цинк-титан добре працює в нашому кліматі, пояснює стаття про покрівельні та фасадні системи RHEINZINK.
Атмосферостійка сталь, або іржавий метал в архітектурі, утворює щільну оксидну плівку тільки за циклів зволоження і висихання, тому погано працює там, де вода застоюється. Шви і горизонтальні полиці проєктуємо так, щоб вода з панелей відходила, а руді патьоки перших років не потрапляли на світлу бруківку чи штукатурений цоколь. Приклади таких будівель зібрані в статті «Іржавий» фасад.
Вода, відливи і примикання: де фасади протікають
Найчастіше фасад псують місця, де матеріали закінчуються. Цоколь першим отримує бризки з вимощення і сніг, що тане біля стіни, тому його облицювання і гідроізоляцію ми проєктуємо як окрему зону. Під кожним вікном відлив з ухилом і капельником, який виходить за площину фасаду, з торцевими заглушками, щоб вода не стікала за облицювання по краях. Над вікнами і на парапетах ставимо відливи і накривні елементи, які норма називає водовідвідними елементами системи.
Кути прорізів у мокрому фасаді армують додатково, інакше від них ідуть косі тріщини. Шов, який тримається лише на герметику, через кілька сезонів потребує ремонту: сонце й мороз старять його швидше за решту стіни. Різнорідні метали в мокрій стіні не повинні торкатися, бо менш благородний з них піддається корозії, тому кріплення, відливи і каркас добираємо одним комплектом.
Коли вузлів у комплекті немає, їх вигадує монтажник просто на риштуванні, і зазвичай обирає те, що швидше. Так з'являються відливи без капельника, вікна на піні без стрічок, кронштейни без терморозриву. Перші місяці все виглядає пристойно, а патьоки й тріщини проступають після першої зими, коли риштування вже зняте.
Утеплення фасаду і містки холоду: що вимагають ДБН
Товщину утеплення визначають вимоги до теплоізоляції ДБН В.2.6-31; статус цієї норми на державному порталі теж неоднозначний, тому редакцію перевіряємо на дату проєкту. ДБН В.2.6-33 додає для фасадних систем важливе правило: якщо змінюється марка чи тип компонентів комплекту, тобто утеплювача, опоряджувального шару, армувальної сітки або кріплення, систему перевіряють у цілому за теплотехнікою, несучою здатністю і довговічністю. На практиці це означає, що «дешевший аналог» утеплювача, запропонований на будмайданчику, - привід перерахувати всю систему.
Горючість утеплювача залежить від висоти будівлі. Для будівель умовною висотою від 9 до 26,5 м зі штукатурною системою на утеплювачі груп горючості Г1 чи Г2 норма вимагає поясів з негорючої ізоляції через кожні три поверхи і такого самого обрамлення віконних і балконних прорізів, завширшки щонайменше у дві товщини утеплювача. Приватний будинок нижчий, але й для нього ми обираємо утеплювач з урахуванням пожежних вимог ДБН В.1.1-7 і типу облицювання.
Містки холоду найчастіше виникають там, де щось перетинає утеплювач. Алюмінієвий кронштейн вентфасаду проводить тепло в рази краще за нержавіючу сталь, тому кронштейни ставимо з терморозривними прокладками. Мінеральну вату у вентфасаді закриваємо вітрозахисною мембраною: норма прямо включає повітрозахисний шар до комплекту такої системи, і без нього рух повітря в зазорі виносить тепло з утеплювача. Вікно, змонтоване у площині утеплювача, тримає край рами теплим, а вікно біля внутрішньої грані товстої стіни лишає холодний укіс, де першими з'являються конденсат і цвіль. Консольні плити балконів і козирків відокремлюємо від стіни терморозривом або власними опорами, вирішуючи це з конструктором ще на концепції. Якщо мета вища за норму, аж до пасивного будинку, фасад стає частиною цього розрахунку; сам стандарт описаний на сторінці пасивний будинок і сталий дизайн.
Підсвітка фасаду: світло без засліплення
Підсвітку проєктуємо разом з фасадом, бо світильник, доданий після монтажу облицювання, означає кабель по поверхні або вирізану панель. План підсвітки відповідає на три запитання: що заслуговує на світло (кам'яна стіна, вхід, лінія покрівлі, номер будинку), що має лишатися темним (вікна спалень, вікна сусідів, нічне небо) і хто цим керує. Ковзне світло вздовж каменю чи клінкеру показує фактуру, а те саме світло на гладкій панелі видає кожне кріплення і кожну хвилю. Джерело світла ховаємо від прямого погляду з вулиці, а зовнішні світильники обираємо з захистом від дощу, снігу і морозу.
В Аскет-House ми запроєктували велику кількість прихованої LED-підсвітки з автоматичним регулюванням яскравості й тепла світла, щоб територією було зручно користуватися в темну пору доби без ефекту освітленої вітрини. Місця світильників, блоків живлення і закладних наносимо на розкладку облицювання, далі їх бере інженер-електрик. Світло входу, сходів і номера будинку виводимо на окрему лінію, яку можна живити від резервного джерела під час відключень, коли решту підсвітки вимкнено.
Що входить у робочі креслення фасаду
Візуалізація показує, як виглядатиме фасад, а робочі креслення пояснюють будівельнику, як його зробити. Наш комплект зазвичай містить:
- розгортки всіх фасадів з матеріалами, кольорами, відмітками і розмірами прорізів;
- розкладку облицювання: розміри панелей, плит чи каменю, ширину швів, стартові й кутові елементи, щоб підрізки лягли там, де їх обрали ми;
- розрізи стіни від фундаменту до парапету з усіма шарами, від несучої стіни й утеплювача до зазору та облицювання;
- вузли примикань: підвіконня, перемички, укоси, кути, цоколь, парапет, проходки і переходи матеріалів;
- відомості вікон і дверей з розмірами, типом відкривання, склопакетом і характеристиками профілю;
- специфікацію матеріалів, систем і кріплення та схему місць підсвітки.
Над комплектом працюють кілька людей. Наші архітектори розробляють архітектуру і вузли за чинними нормами. Інженер-конструктор перевіряє каркас, анкери, консолі та вітрові навантаження. Постачальник облицювання підтверджує, що систему застосовано в межах її випробувань, а підрядник повертає монтажні креслення, які ми звіряємо з нашою розкладкою. За вами лишаються рішення, які може ухвалити тільки власник: частка скла, матеріали після живих зразків і обсяг догляду за фасадом, який ви готові вести.
Реконструкція фасаду наявної будівлі
Реконструкція починається з того, що вже є в стіні. Ми обстежуємо будівлю, шукаємо місця, де вода вже потрапляє всередину, за плямами, відшаруванням опорядження і цвіллю в укосах, і разом з конструктором перевіряємо, чи витримає стіна нове облицювання: камінь чи цегла важать набагато більше за штукатурку або панелі. Copper Hall показує, як далеко це може зайти: будівля 1990-х, фасад якої ми переробили так, що результат читається як нова будівля. Клінкерну цеглу ми часто використовуємо і в приватних будинках, і під час реконструкції старих будівель у центрі міста.
Вікна і облицювання розумно міняти за один захід. Тоді нові відливи і плівки правильно перекривають одне одного, а якщо робити це з різницею в кілька років, стіну зазвичай розкривають двічі. Нова система утеплення додає до стіни товщину утеплювача і облицювання, тому вікна опиняються глибше, відливи й укоси доводиться подовжувати, а примикання біля вхідних дверей, воріт і цоколя переробляти заново. Якщо разом з фасадом змінюються планування й інтер'єр, це вже завдання нашого дизайну ремонту.
Погодження фасаду і хто підписує креслення
Для нової будівлі фасад входить до проєктної документації. Для будинку за будівельним паспортом до заяви додають схему намірів забудови, де, крім розташування на ділянці і відстаней до сусідніх меж, мають бути фасади і плани поверхів з габаритними розмірами. В історичних ареалах і для пам'яток діють окремі вимоги до зовнішнього вигляду, тому для реконструкції ми перевіряємо, які погодження потрібні саме для вашої адреси, і не обіцяємо їх заздалегідь.
Наші архітектори розробляють документацію за місцевими нормами, а креслення, яким потрібна місцева ліцензія, підписують ліцензовані фахівці, з якими ми працюємо. На погодження ми готуємо розгортки, колірну схему, зразки матеріалів і візуалізації фасаду в оточенні сусідніх будинків. Цей пакет збирається з тих самих файлів, що й робочі креслення, тому погоджений фасад і збудований не розходяться.
Скільки коштує проєктування фасаду
Вартість на цій сторінці - від 35$/m2, час виконання обговорюється індивідуально. Ескізний проєкт від $35/m² включає концепцію і планувальне рішення, 3D-візуалізації екстер'єру, плани, розрізи і схеми фасадів у кольорі. Робочий проєкт від $50/m² розробляється на основі ескізного і дає повну робочу документацію з усіма специфікаціями матеріалів та обладнання, необхідними для будівництва. Авторський нагляд від $15/м², реалізація під ключ розраховується індивідуально. Мінімальна вартість замовлення - $300.
На ціну і терміни впливають площа і кількість різних фасадів, число матеріалів, що зустрічаються, індивідуальні елементи на кшталт металевих екранів, світлопрозорих фасадів чи складної вітрини, як та, що ми розробили разом з SV Group для Інституту трихології, реконструкція з обстеженням і обсяг погоджень. Зазвичай проєктування фасаду триває від трьох до восьми тижнів залежно від будівлі та деталізації креслень. Авторський нагляд - це відповіді на запитання будівельників, перевірка зразків і виїзди на об'єкт на ключових етапах, коли неправильно заведений відлив чи замінений утеплювач ще можна виправити недорого.
Коли підходить проєктування фасаду, а коли інша послуга
Проєктування фасаду підходить, коли будівля або її планування вже є, а відкритим лишається зовнішній вигляд: нова оболонка для старої будівлі, будинок з готовим плануванням без вирішеного фасаду, перший поверх і вхід комерційної будівлі. Якщо потрібні зображення для продажу, інвестора чи погодження, а не робочі креслення, замовляйте візуалізацію екстер'єру. Якщо весь будинок ще відкритий, починайте з архітектурного рішення або з планів будинків, де фасад народжується разом з кімнатами. Територія навколо будівлі, доріжки, озеленення і садова підсвітка належать до ландшафтного дизайну.
