Пасивний будинок в Україні: що входить у послугу
DeZZign проєктує енергоефективні будинки як одну систему: оболонку, вікна, вентиляцію з рекуперацією тепла, опалення й охолодження, гарячу воду і дах, на якому можуть стояти сонячні панелі. Ці частини розраховуються разом, бо зміна однієї зсуває показники всіх інших. Робота починається з енергетичного аналізу ділянки та брифу (сонячна орієнтація, переважні вітри, затінення деревами й сусідніми будинками, кліматичні дані), далі йдуть концепція, енергетичне моделювання, робоча документація та авторський нагляд, а завершується проєкт тестом готової оболонки на повітронепроникність. Сертифікат наприкінці можливий, але не обов'язковий.
Щоб нічого не перебільшувати: серед наших опублікованих проєктів немає сертифікованого пасивного будинку. Найближчий до теми проєкт: офісна будівля Copper Hall на вулиці Лермонтовській у Харкові (660 м², 2022). Будівлю 90-х років ми перетворили на техно-мінімалістичну, мідний фасад KME «відірвали» від високого першого поверху величезним панорамним склінням за технологією пасивного будинку, а щоб тепловтрати взимку були мінімальними, застосували вікна SCHUCO з товщиною профілю 120 мм і продуману систему вентиляції з технологіями розумного будинку. Цей проєкт показує підхід, про який іде мова на цій сторінці: скло, рами й повітря проєктуються як частина архітектури з першого ескізу.
Енергонезалежність під час відключень: що дає добре утеплений будинок
Для багатьох українських родин питання енергоефективності сьогодні звучить просто: скільки будинок протримає тепло, коли зникне світло. Тут пасивний будинок має фізичну перевагу. Він втрачає тепло повільно, бо оболонка майже не має щілин і містків холоду, тож після вимкнення опалення температура всередині знижується значно повільніше, ніж у звичайному будинку. Ще більше сповільнює охолодження масивна конструкція всередині утеплення: цегла, газоблок чи бетон накопичують тепло і віддають його поступово. Наскільки повільно падатиме температура, залежить саме від цих двох величин, тож ми задаємо їх у проєкті свідомо.
Друга перевага стосується резервного живлення. Тепловий насос і вентиляційна установка потребують електрики, але в пасивному будинку тепловий насос малої потужності, тому акумуляторна система з інвертором або генератор для нього теж менші й дешевші. Вікна в такому будинку відчиняються, тож без живлення вентиляції можна провітрювати вручну. Камін або піч у герметичному будинку потребують окремого підведення повітря для горіння, і це питання ми вирішуємо з інженером на стадії концепції. Сонячні панелі з акумулятором стають наступним кроком до незалежності, а розмір акумулятора ми рахуємо від реального споживання теплового насоса, вентиляції й холодильника. Як облаштувати квартиру на випадок відключень, ми розповідаємо в статті дизайн квартири на випадок відключень світла, води й опалення, а технології приватного будинку розбираємо в статті сучасний енергоефективний будинок в Україні.
П'ять принципів пасивного будинку: де вони з'являються в кресленнях
Принципи легко перелічити, але кожен із них має свої аркуші в проєкті:
- Безперервна теплоізоляція. Стіни, дах і підлога отримують товстий суцільний шар утеплювача, тому стіна стає товщою. Склад стіни ми фіксуємо раніше, ніж розмічаємо плани, бо від нього залежать габарити будинку на ділянці.
- Вузли без містків холоду. Там, де конструкція перетинає утеплювач (плита балкона в монолітному будинку, край фундаменту, перемичка, підвіконня), вузол отримує рішення з розрахованими тепловтратами або терморозрив, підібраний з конструктором.
- Герметичність. Один повітронепроникний шар охоплює весь опалюваний об'єм. Ми креслимо його безперервною лінією на всіх планах і розрізах, а кожна труба, кабель чи повітропровід, що його перетинає, отримують свій вузол ущільнення.
- Енергоефективні вікна. Зазвичай потрійний склопакет в утеплених рамах, змонтований у шарі утеплювача, а не перед ним, з окремим кресленням монтажного вузла.
- Вентиляція з рекуперацією тепла. Припливно-витяжна установка подає свіже повітря у вітальні та спальні, видаляє його з кухні й санвузлів і передає тепло витяжного повітря припливному.
Перед усіма п'ятьма стоїть форма. Будинок з багатьма виступами, еркерами й консолями має більше оболонки й більше вузлів на квадратний метр підлоги, тому кожен принцип обходиться на ньому дорожче. Компактний об'єм лишається найдешевшим заходом енергоефективності, і ми перевіряємо його в концепції, ще до вибору будь-яких виробів.
ДБН В.2.6-31:2021 і енергосертифікат: що обов'язково для приватного будинку
Теплову ізоляцію в Україні нормує ДБН В.2.6-31:2021 «Теплова ізоляція та енергоефективність будівель», чинний з 1 вересня 2022 року. На державному порталі картки цього документа мають різний статус («Діючий» і «Архівний»), тому редакцію ми перевіряємо на дату проєкту. Таблиця 1 норм задає мінімально допустимий приведений опір теплопередачі для житлових будівель залежно від температурної зони (I або II за картою в додатку А):
- зовнішні стіни: 4,00 і 3,50 м²·К/Вт;
- суміщені покриття: 7,00 і 6,00 м²·К/Вт;
- перекриття над неопалюваними підвалами: 5,00 і 4,00 м²·К/Вт;
- вікна: 0,90 і 0,70 м²·К/Вт.
Пасивний будинок іде значно далі. Для порівняння, компонентні критерії Інституту пасивного будинку для реконструкції обмежують коефіцієнт теплопередачі стіни із зовнішнім утепленням 0,15 Вт/(м²·К) у помірно-прохолодному кліматі, тобто опір близько 6,7 м²·К/Вт, а в холодному кліматі 0,12, тобто близько 8,3. Межа для вертикального вікна становить 0,85 і 0,65 Вт/(м²·К). Яка кліматична зона діє для конкретної ділянки, програма PHPP визначає за її кліматичними даними.
Тепер про енергосертифікат. Закон «Про енергетичну ефективність будівель» у чинній редакції не поширює обов'язкові мінімальні вимоги до енергоефективності й обов'язкову сертифікацію на індивідуальні (садибні) житлові будинки, садові й дачні будинки, крім випадків, коли на термомодернізацію отримують державну підтримку. Обов'язкова сертифікація стосується об'єктів із середніми (СС2) і значними (СС3) наслідками й проводиться після завершення будівництва перед прийняттям в експлуатацію. Відповідно, пункт 1.4 ДБН не поширює на будівлі зі статті 2 закону вимоги розділу 4 до загального показника енергоспоживання. Таблиця 1 належить до розділу 5, і її мінімальні значення опору теплопередачі ми дотримуємо як нижню межу, а цілі пасивного будинку ставимо значно вище.
Енергетичне моделювання PHPP: розрахунок до будівництва
Ми моделюємо будинок у програмі Passive House Planning Package (PHPP) ще до будівництва. У модель входять кліматичні дані ділянки, розрахункова площа, коефіцієнти теплопередачі кожної конструкції, тепловтрати кожного вузла, дані кожного вікна та його затінення, ефективність вентиляційної установки. Інститут пасивного будинку вимагає рахувати сонячні панелі, сонячні колектори та затінення саме в PHPP, тож дах, вікна й стіни опиняються в одному файлі.
Головна цінність моделі в її часі. У концепції вона відповідає на питання, які ще дешево змінити: куди дивиться основне скління, яким має бути винос даху над південними вікнами, скільки вікон може мати північний фасад, чи поміститься ще одна спальня в тій самій оболонці. Коли стіни вже зведені, ті самі питання означають переробку проєкту. Типовий цикл такий: перший розрахунок показує потребу в опаленні вище межі, ми порівнюємо товщий утеплювач, кращі рами, менші західні вікна й компактніший план, а ви обираєте поєднання, що зберігає вид і бюджет. Якщо реальне користування будинком помітно відрізнятиметься від стандартних припущень, наприклад робочий кабінет зайнятий цілий день, інститут вимагає другий варіант розрахунку з цими умовами, і він дає чесніший прогноз рахунків.
Тепловий насос, рекуперація і сонячні панелі
Критерій пасивного будинку для опалення становить не більше 15 кВт·год на квадратний метр розрахункової площі на рік або навантаження не більше 10 Вт/м². Для будинку з розрахунковою площею 150 м² це не більше 2250 кВт·год тепла за рік, і таку потребу закриває компактний тепловий насос, потужність якого інженер підбирає за розрахунком навантаження. Гаряча вода тоді стає однією з найбільших статей споживання, тож місце бойлера, довжину гарячих трубопроводів до санвузлів та їхню ізоляцію ми вирішуємо на ранній стадії.
Для вентиляції житла інститут задає мінімум: не менше 20 м³/год свіжого повітря на людину і не менше 0,30 об'єму на годину, з регулюванням самими мешканцями (рекомендовано три режими: звичайний, плюс 30% і мінус 30%). Узимку надто сухе повітря стає реальним питанням: якщо розрахунок показує відносну вологість нижче 30% хоча б протягом місяця, критерії вимагають заходів, наприклад повернення вологи в установці або зонального керування. Для установки в плані потрібне технічне приміщення всередині теплого контуру з доступом до фільтрів, а повітропроводи мають отримати трасу, погоджену з конструктором до замовлення перекриттів.
Сонячні панелі в цій послідовності стоять останніми, і саме там вони найдешевші: що менше енергії споживає будинок, то менша станція покриває його річну потребу. Для класів Plus і Premium виробництво енергії входить у самі критерії сертифіката. Про типи систем і акумулятори читайте в статті сонячні батареї для дому.
Тест blower door: коли, хто і що робити з результатом
Межа герметичності пасивного будинку становить 0,6 об'єму повітря на годину при перепаді тиску 50 Па. Тест проводять за ISO 9972: серія вимірювань на нагнітання і серія на розрідження, а межі має відповідати середнє значення, причому вимірюють увесь опалюваний об'єм. Інститут рекомендує робити тест, поки повітронепроникний шар ще доступний, тобто до гіпсокартону, підвісних стель і чистового оздоблення. Тоді нещільність на стику вікна зі стіною чи навколо труби усувається стрічкою за кілька хвилин, а після оздоблення заради неї довелося б розкривати готові стіни.
Де саме проходить повітронепроникний шар, залежить від технології стін. У будинку з газоблоку чи кераміки ним зазвичай слугує суцільна внутрішня штукатурка, тому її ведуть до самої плити перекриття, у тому числі за майбутніми меблями й інсталяціями, де стіну ніхто не побачить. У каркасному будинку це мембрана з проклеєними стиками, і кожна розетка на зовнішній стіні стає потенційною щілиною, якщо під неї немає інсталяційного простору. Ці рішення ми показуємо на кресленнях вузлів, щоб бригада не вигадувала їх на місці.
Хто проводить тест, теж має значення. За критеріями інституту цього не можуть робити проєктувальники й будівельники, які створювали повітронепроникний шар, а також сам замовник і його близькі родичі; тест виконує незалежний фахівець, енергоконсультант або сертифікатор. Поки вентилятор тримає тиск, фахівець шукає щілини димовим олівцем або тепловізором, бригада їх ущільнює, і будинок вимірюють ще раз. Найчастіше нещільності трапляються на стиках вікон і дверей, на проходах інженерних мереж, біля люка на горище та в місцях кріплення до повітронепроникного шару.
Літо: перегрів, орієнтація і затінення
Герметичний утеплений будинок добре тримає не лише зимове тепло, а й літню спеку, якщо вона вже потрапила всередину. Тому перевірка на перегрів у PHPP важить стільки ж, скільки розрахунок опалення. Критерій інституту: у будинку без активного охолодження температура понад 25 °C допускається не більше ніж 10% годин на рік. На півдні України це питання стоїть гостріше, ніж на півночі, і рішення там інші. Наші основні інструменти:
- орієнтація та частка скління: великі західні вікна лише там, де їх справді вимагає вид;
- винос даху або козирок над південними вікнами, розрахований на високе літнє сонце, і зовнішні жалюзі чи ролети на заході, де низьке вечірнє сонце козирок не зупиняє;
- нічне провітрювання через вікна, які можна безпечно лишити відчиненими, з наскрізним рухом повітря через будинок;
- тепловий насос, здатний охолоджувати, з потужністю за розрахунком.
Листяні дерева з південного боку працюють як природний козирок: улітку дають тінь, а взимку пропускають низьке сонце, яке пасивний будинок використовує як безкоштовне тепло. Тому дендроплан ділянки ми читаємо разом з енергомоделлю. Зовнішні жалюзі на західному фасаді потребують ще одного рішення наперед: короб і кріплення мають стояти в шарі утеплювача без містка холоду, а кабель до приводу проходить крізь повітронепроникний шар з ущільненням. Якщо ці деталі не накреслити, монтажник зробить їх на місці так, як йому зручно.
Матеріали й вуглецевий слід: каркас, газоблок чи моноліт
Будинок, що мало споживає, все одно несе вуглець, виділений під час виробництва та доставки його матеріалів. У пасивному будинку ця частка важить більше, бо експлуатаційної енергії мало, а утеплювача багато. Ми порівнюємо матеріали за екологічними деклараціями продукції (EPD), де вказано їхній внесок у глобальне потепління, і починаємо з найбільших обсягів: бетону фундаментів і перекриттів, утеплювача, віконних рам, облицювання. Різні утеплювачі сильно відрізняються вуглецевим слідом, тому мінеральну вату, деревноволокнисті плити, целюлозу й пінопласти ми порівнюємо за однакового термічного опору. Вибір технології стін змінює і масу всередині утеплення, і кількість вузлів, тому про переваги кожної читайте в статті каркас, газобетон чи моноліт.

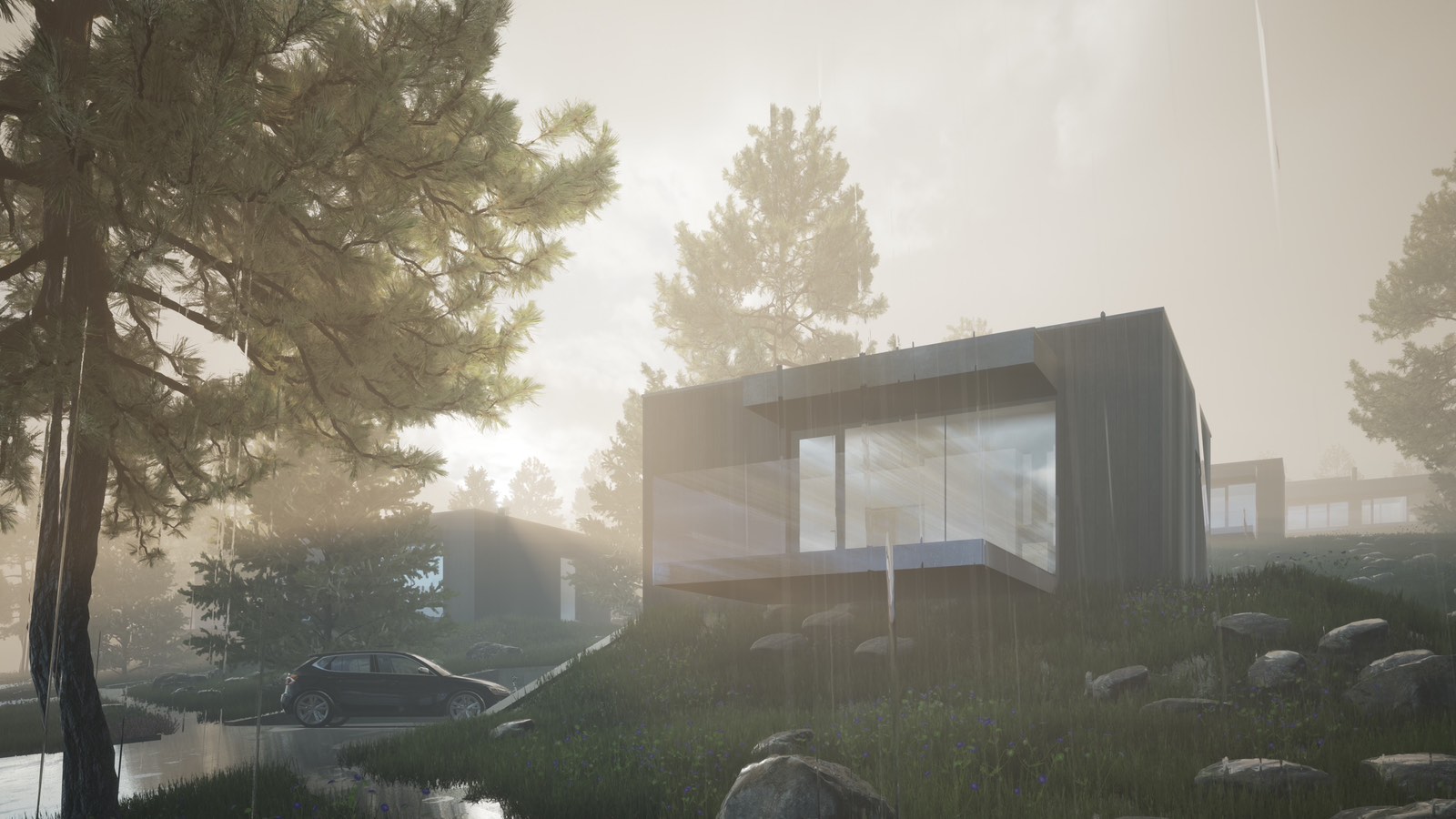

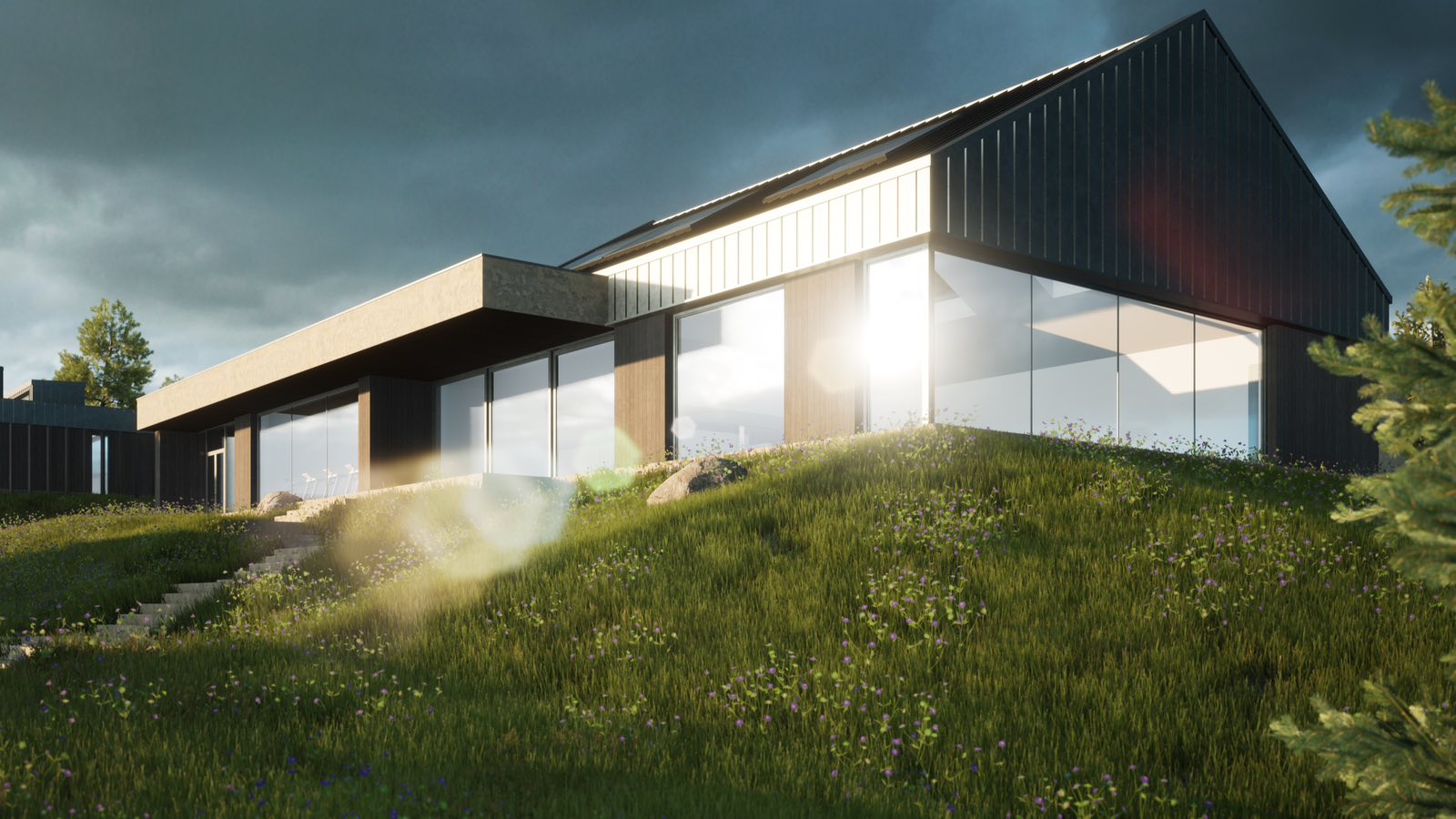

Облицювання, яке служить десятиліттями без перефарбовування, заощаджує і вуглець, і обслуговування. Термодеревину, яка отримує стійкість до гниття завдяки термічній обробці, а не хімічним просоченням, ми використали в проєкті House for Cosmopolitan і в котеджному поселенні в Карпатах (спроєктоване 2023 року, збудоване 2024 року). У програмі поселення є також сонячні панелі та системи збору дощової води, а патинований метал RHEINZINK на фасадах і покрівлі, як і мідь Copper Hall, старіє без фарбування.
Сертифікат чи будинок за принципами без сертифіката
Сертифікація означає незалежну перевірку проєкту й будівництва. Сертифікатор перевіряє файл PHPP, креслення й вузли, дані вікон і вентиляції, звіт про тест, фотографії ходу будівництва та декларацію керівника будівництва про те, що будинок зведено за перевіреною документацією. Інститут прямо зазначає, що його знаки та слово «сертифікований» не можна використовувати для будівель, які відповідають критеріям, але сертифікацію не проходили. Будинок за принципами без сертифіката теж розумний вибір: модель PHPP і тест ми робимо в будь-якому разі, а без сертифіката немає зовнішньої перевірки й частини документації на будівництві. Сертифікат виправданий, коли доказ знадобиться комусь поза родиною, наприклад покупцеві чи банку. Якщо будинок трохи не дотягує до мети, в інституту є рівень PHI Low Energy Building з потребою в опаленні до 30 кВт·год/(м²·рік) і герметичністю до 1,0 об'єму на годину. Для наявної будівлі сертифікат називається EnerPHit, новим будинкам його не видають; така робота належить до послуги дизайн ремонту.
Ролі в проєкті розподілені так. Наші архітектори розробляють документацію за місцевими нормами, а креслення, які потребують підпису ліцензованого фахівця, підписують ліцензовані спеціалісти, з якими ми працюємо. Над шляхом до сертифіката ми працюємо із сертифікованими консультантами з пасивного будинку. Конструктор підбирає терморозриви, інженер проєктує тепловий насос, гарячу воду й вентиляцію з її налагодженням, підрядник виконує повітронепроникний шар і береже його від суміжників. На будівництві ми перевіряємо критичні вузли на кожному етапі, поки їх ще не закрили.
Скільки коштує проєкт пасивного будинку і що окуповується
Ми не називаємо відсоток подорожчання, бо він залежить від форми будинку, ділянки й того, наскільки перший ескіз далекий від мети. Дорожче на старті обходяться проєктування вузлів і енергомоделі, більше утеплювача й товщі стіни, потрійні склопакети та їхній монтаж, вентиляційна установка з повітропроводами, стрічки й мембрани, тести і, якщо потрібен сертифікат, робота сертифікатора. Одразу повертається частина витрат на обладнання: менший тепловий насос, менше радіаторів, менша сонячна станція. Решта повертається рахунками за опалення, рівною температурою, чистим повітрям і запасом часу під час відключень.
Наші ціни на цю послугу: ескізний проєкт від $35/m² (концепція та планувальне рішення, 3D-візуалізації екстер'єру, плани, розрізи й схеми фасадів у кольорі), робочий проєкт від $50/m² (повна робоча документація та всі специфікації матеріалів і обладнання для будівництва), авторський нагляд від $15/м². Реалізація під ключ розраховується індивідуально, мінімальна вартість замовлення $300. Терміни й вартість залежать від проєкту, стилю та складності, тому строки ми обговорюємо індивідуально. На них впливають площа, кількість вузлів і варіантів енергомоделі, мета сертифікації та те, скільки інженерних розділів веде консультант. Чи входять енергомоделювання, тест і сертифікація в наш договір, чи замовляються напряму, ми погоджуємо для кожного проєкту.
Коли підходить ця послуга, а коли краще інша
Послуга підходить для нового будинку, де потрібна вимірювана мета, а не загальна обіцянка економії, і де ви готові рано ухвалювати рішення щодо оболонки. Компактний гостьовий будинок на тій самій ділянці виграє від цих принципів не менше за великий, бо в малій площі кожен метр стіни має значення. В інших випадках краще почати з іншої сторінки:
- якщо головне питання в плануванні й кількості кімнат, почніть з планів будинків або з повного проєкту приватного будинку, а цілі пасивного будинку перенесемо в них;
- для нового облицювання, вікон і утеплення наявної будівлі підійде проєктування фасадів;
- для енергетичної модернізації старого будинку дивіться дизайн ремонту, посилання вище.
Якщо хочете спершу розібратися в термінах, прочитайте статтю Що таке Passivhaus?, де пояснено п'ять принципів і походження стандарту.
