Плани будинків: проєктування приватних будинків від ділянки до креслень для будівельника
План будинку - це комплект креслень, з якого будівельник дізнається, що будувати, де саме на ділянці і як. DeZZign розробляє плани і повні проєкти нових приватних будинків для замовників у Києві, Харкові, Дніпрі, Львові, Івано-Франківську та інших регіонах України. Ця сторінка про сам комплект: які аркуші до нього входять, що вирішує кожен із них, чим креслення для будівельного паспорта відрізняються від робочого проєкту і як вносять зміни, коли будинок уже зводять.
Наші приклади - реальні проєкти. Лісове (304,91 м²) у селищі під Харковом з самого початку проєктували в межах суворого будівельного бюджету, і DeZZign брала участь і в проєктуванні, і в будівництві. House for Cosmopolitan (300 м²) зроблено в одному рівні через рельєф і побажання замовника, будівництво завершено у 2021 році. Minimalism House у Карпатах вміщує спальню, відкриту вітальню і кухню з панорамними вікнами у 75 м². Mansion for the Leader (465 м²) та Аскет-House (487 м²) показують інший масштаб того самого підходу.
Наші архітектори розробляють документацію за місцевими нормами, а креслення, що потребують місцевої ліцензії або кваліфікаційного сертифіката, підписують ліцензовані фахівці, з якими ми працюємо.
Склад проєкту будинку: які креслення входять і що вирішує кожне
Коли кажуть «план будинку», часто мають на увазі весь проєкт. Насправді поверховий план - лише один тип аркуша, і скласти кошторис тільки за ним жоден підрядник не зможе. Повний комплект для нового приватного будинку зазвичай містить такі креслення, і кожне відповідає на своє питання:
- Загальні дані: перелік аркушів, основні показники будинку, нормативні документи й умовні позначення.
- Генеральний план (марка ГП): посадка будинку, відстані до меж і сусідніх будівель, заїзд, доріжки, вводи мереж і відведення води.
- План фундаментів: тип фундаменту, його глибина і перепади, яких вимагає рельєф.
- Поверхові плани (у складі архітектурних рішень, марка АР): стіни, двері, вікна, сходи й сантехніка з усіма розмірами.
- План покрівлі: ухили, гребені, ендови, водостоки, мансардні вікна.
- Фасади: матеріали, розміри вікон і відмітки висот.
- Розрізи: висоти поверхів і стель, склад стін, перекриттів і покрівлі шар за шаром.
- Вузли: примикання вікон, карнизи, парапети, тераси, сходи у збільшеному масштабі.
- Відомості та специфікації: вікна, двері, оздоблення, матеріали й обладнання з кількостями.
- Конструктивні та інженерні розділи: розрахунки й креслення конструктора, опалення, вентиляція, водопостачання, каналізація, електрика.
Вимоги до проєктної документації та правила виконання архітектурно-будівельних робочих креслень з 1 квітня 2024 року встановлюють ДСТУ 9243.4:2023 і ДСТУ 9243.7:2023; редакцію ми звіряємо на дату проєкту. Аркуші ведемо з однієї моделі будинку, тому стіна, перенесена на плані, одразу змінюється на розрізах, фасадах і у відомостях.
Перед тим як затвердити комплект, перевірте три речі. Чи є в ньому генплан, прив'язаний до топографічного знімання, а не до схеми з кадастрової карти? Чи мають вікна й двері свої відомості з розмірами прорізів? Чи узгоджені конструктивні аркуші з архітектурними, тобто чи стоїть балка конструктора там, де на розрізі архітектора є для неї місце?
Генплан: як будинок сідає на ділянку
Генеральний план - перший аркуш, де будинок зустрічається з реальною землею. На ньому сходяться орієнтація, рельєф, відступи, заїзд і мережі, і кожне з цих рішень обмежує наступне.
Орієнтація визначає, куди дивляться вітальня й кухня (на південь і захід), де спальні отримають ранкове світло і де з північного боку стануть гардеробні, котельня й комори. Рельєф визначає кількість рівнів і те, скільки бюджету піде під землю: помітний перепад означає цоколь, підпірні стінки або сходи на ділянці. Відступи від меж і сусідніх будівель задають пляму забудови раніше за будь-які вподобання. Заїзд вирішує, де стоятиме гараж і яким буде ухил під'їзду. Мережі тягнуть технічне приміщення й санвузли ближче до вводів води, газу, електрики й каналізації, бо кожен зайвий метр означає траншею.
Пояснювальна записка до генплану Лісового показує, що саме фіксує такий аркуш: протипожежна відстань до сусіднього будинку не менше ніж 6 м, під'їзна дорога із західного боку, спокійний рельєф із перепадом відміток не більше 0,6 м, відкрите відведення дощових стоків по спланованій території, під'їзди, тротуари і вимощення з тротуарної плитки, зовнішнє освітлення, місцеві проїзди з півночі й заходу та лісосмуга зі сходу. У House for Cosmopolitan біля соснового лісу і Салтівського водосховища рельєф разом із побажаннями замовника привів до плану в одному рівні: спільні простори перетікають один в одний, а приватні кімнати лишаються камерними.
На генплані з'являється і відмітка підлоги першого поверху. Її ставлять за топографічним зніманням так, щоб вода з ділянки йшла від будинку, а не до вхідних дверей. Технічні умови на підключення до мереж замовник отримує самостійно, і що раніше вони будуть на руках, то точніше ми розмістимо вводи та технічне приміщення.
Плани одноповерхових і двоповерхових будинків
Поверховий план визначає, як родина рухається будинком, тож ми перевіряємо його розпорядком дня. Де лишається мокре взуття і дитячий самокат? Як покупки потрапляють на кухню? Яку спальню чути з вітальні і де стоїть стіл для відеодзвінків? Коридор - це площа, за яку платять і в якій не живуть, тому ми робимо його коротким. Кухню, санвузли і пральню групуємо поруч, а у двоповерховому будинку ставимо одне над одним, щоб стояки й вентиляція йшли однією шахтою. Зберігання з'являється на плані одразу: комора, гардеробні, місце для велосипедів, шин і садового інвентарю.
Для України план одразу містить технічне приміщення під котел або тепловий насос, інвертор і акумулятори, місце для генератора з вентиляцією поза житловими кімнатами і тамбур на вході, який тримає тепло взимку. Чи потрібне захищене приміщення або укриття в підвалі, вирішують на стадії концепції, бо воно змінює фундамент, перекриття й вентиляцію. Докладніше про автономність будинку написано на сторінці проєкту приватного будинку.
Одноповерховий будинок не має сходів, зручний у будь-якому віці й одразу виходить у сад, але потребує ширшої ділянки, а фундамент і дах на квадратний метр площі коштують дорожче. Двоповерховий компактніший, залишає більше вільної землі і розводить денну та нічну зони по поверхах, натомість сходи забирають корисну площу на обох рівнях. Ми креслимо обидва варіанти на вашій ділянці ще в ескізі й одразу обираємо конструктивну систему, бо великий проліт у газоблоці та в монолітному каркасі вирішують по-різному.
Хороший план служить роками. Дитяча стає підлітковою, гостьова на першому поверсі може стати спальнею для батьків, а кабінет з окремим входом приймає клієнтів, не проводячи їх через увесь дім. Закладені в план із самого початку, ці сценарії майже нічого не коштують, а пропущені перетворюються на перебудову.
Фасади, розрізи і дах: висоти, вікна й вода
План показує, де що стоїть, а розріз - на якій висоті. Проведений через сходи, він покаже, чи вистачає висоти під майданчиком над ними. Через вітальню розріз фіксує висоту стелі, висоту балки над прольотом і те, чи вміститься під нею ніша для лінійного світла. У стіні ж він перелічує шари від облицювання до штукатурки, і саме тут на одному кресленні зустрічаються утеплення, пароізоляція та конструкція.
Фасади вирішують, що бачать вулиця й сусіди: розміри вікон, висоту підвіконь і точну лінію, де один матеріал переходить в інший. Скління ми рахуємо як частку фасаду. У Mansion for the Leader воно дорівнює чверті площі всіх фасадів. Кожен додатковий квадратний метр скла додає вартість і тепловтрати і забирає стіну, на яку могли б спиратися меблі чи конструкція. Про облицювання і вузли, які не пускають воду в стіну, розповідає сторінка проєктування фасадів.
План покрівлі вирішує, куди йде вода. Кожен скат має свій водостік і свою точку на генплані, де вода виходить на ділянку або в мережу. Скатний дах, як у Mansion for the Leader, зберігає впізнаваний образ дому, а плаский мембранний, як у будинку в селищі Південне, вимагає ухилів до водоприймачів і ретельних парапетів. Якщо згодом на даху з'являться сонячні панелі, їхню вагу і розкладку закладаємо в креслення вже зараз. Мансарда під скатним дахом впливає ще й на підрахунок поверхів, а від нього залежить, чи підходить будинок під будівельний паспорт.
Типовий чи індивідуальний проєкт будинку: що таке прив'язка
Готові проєкти будинків продають як каталог: один комплект для багатьох покупців і багатьох ділянок. Для простого будинку на рівній ділянці правильної форми це може бути розумним початком. Але готовий проєкт нічого не знає про вашу землю, тому його треба прив'язати. Прив'язка означає новий генплан, перевірку фундаменту за геологією саме вашої ділянки, перерахунок конструкцій під місцеві снігові й вітрові навантаження, перенесення вводів мереж під отримані технічні умови і перегляд інженерії під те, що реально доступне на місці.
У статті про проєкти великих котеджів і будинків ми відповідаємо на це питання прямо: купити типовий проєкт і адаптувати його можна, але адаптація до ділянки, ґрунтів, орієнтації за сторонами світу і побажань родини часто наближає вартість до індивідуального проєкту. Варто пам'ятати й про авторство. Готовий проєкт має автора, і те, скільки разів його можна збудувати і хто має право його змінювати, визначає договір купівлі. Перевіряємо ми і вік самого комплекту: старий каталожний проєкт може посилатися на норми, які відтоді замінено, і тоді частину аркушів доводиться оновлювати.

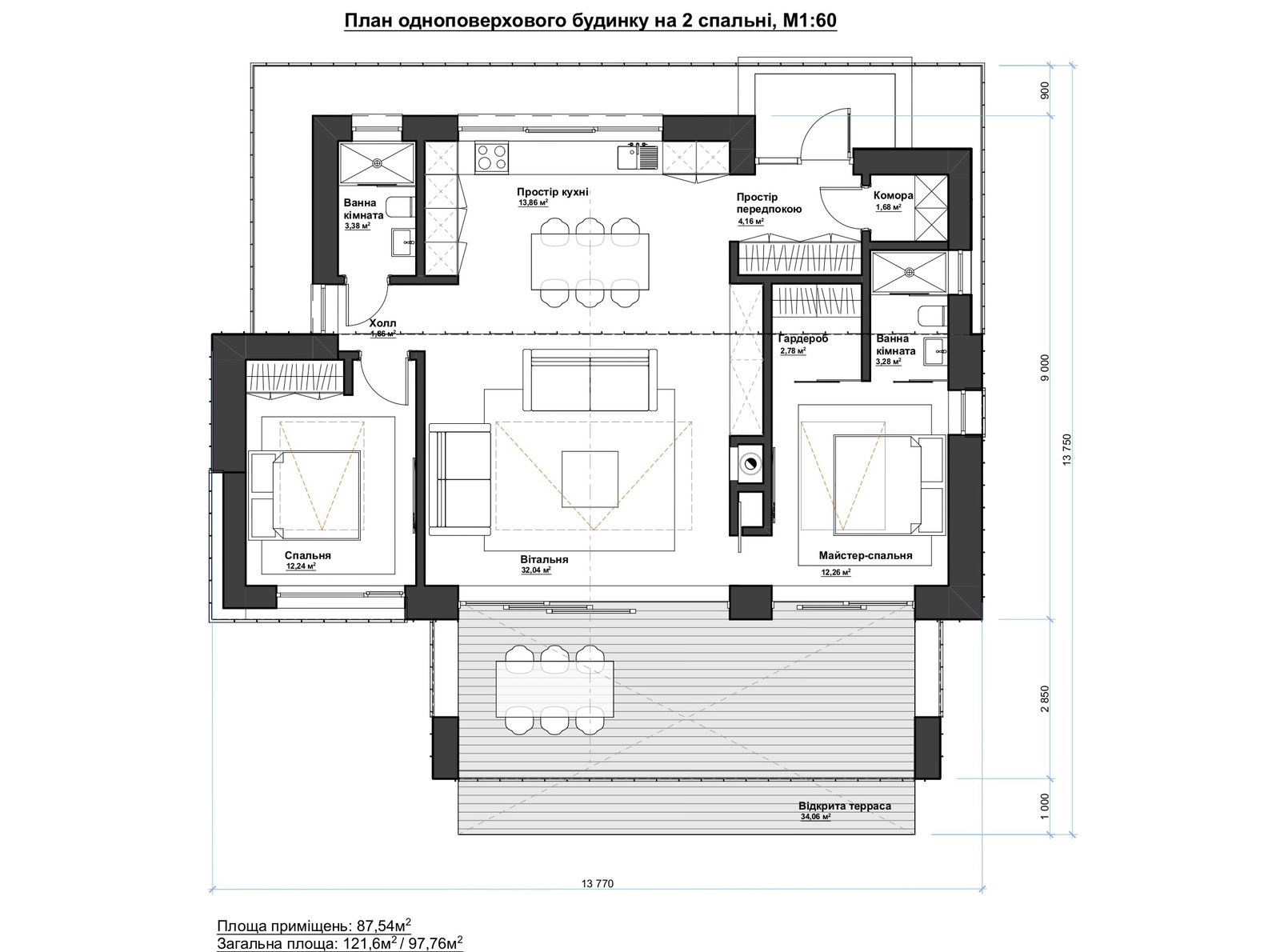

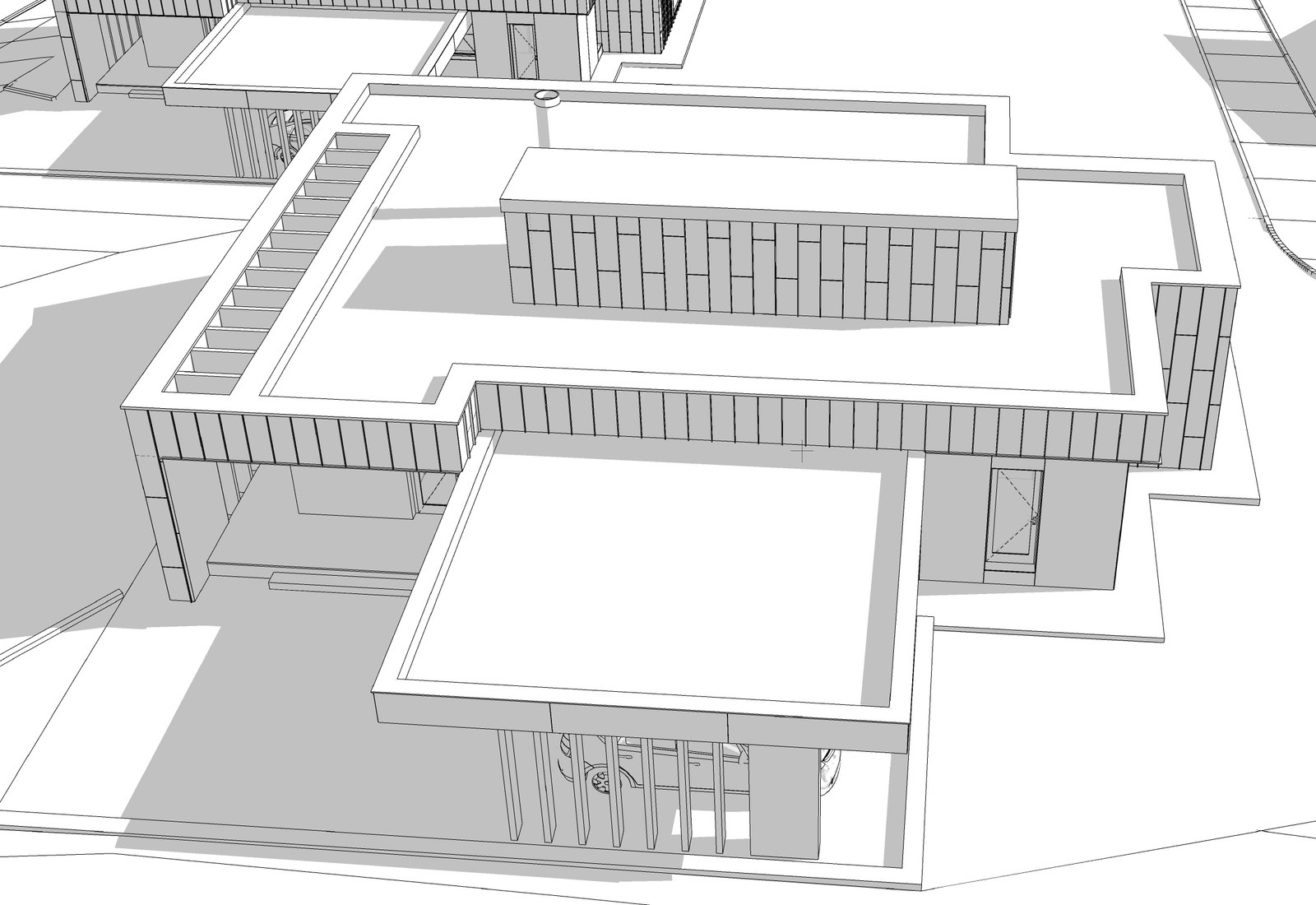

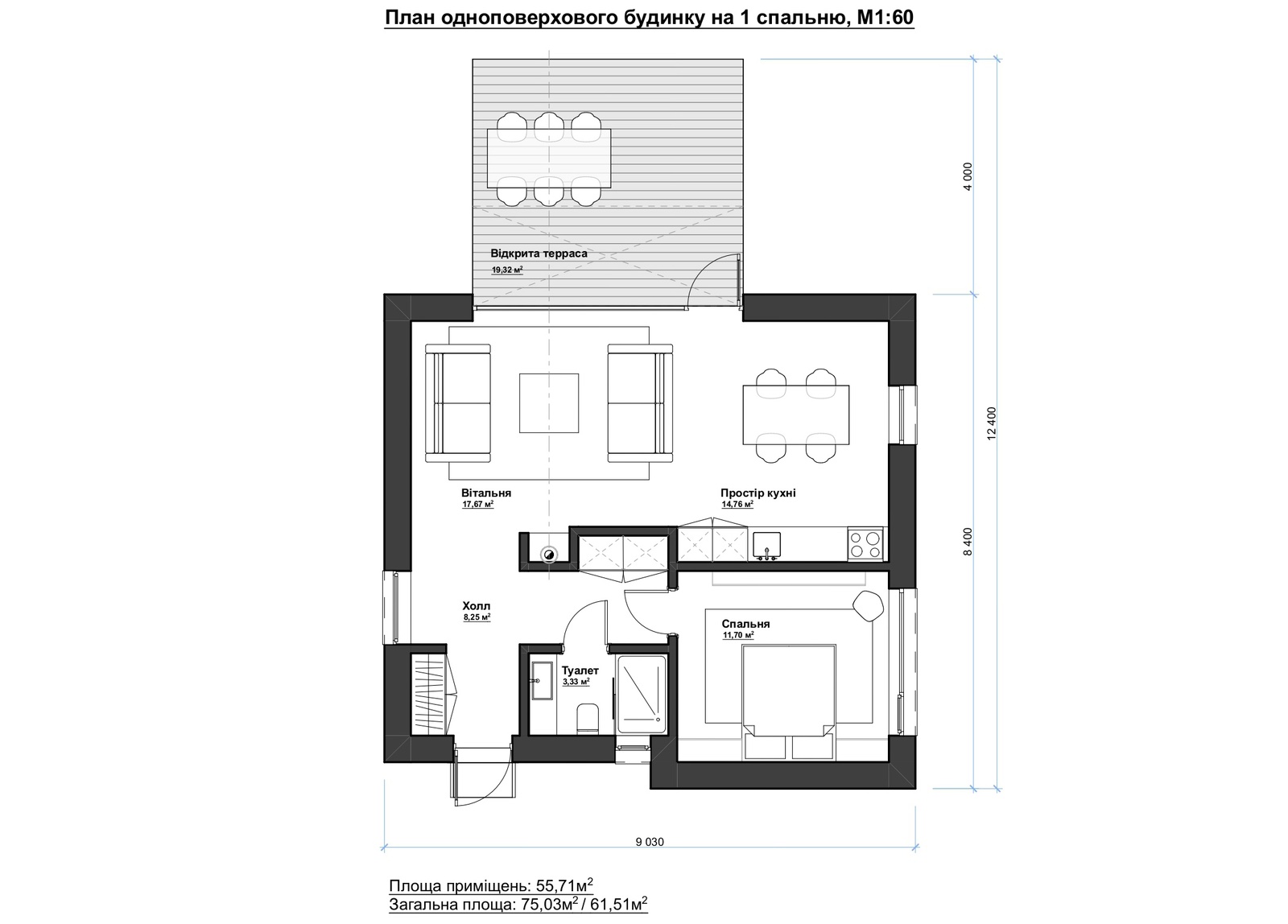

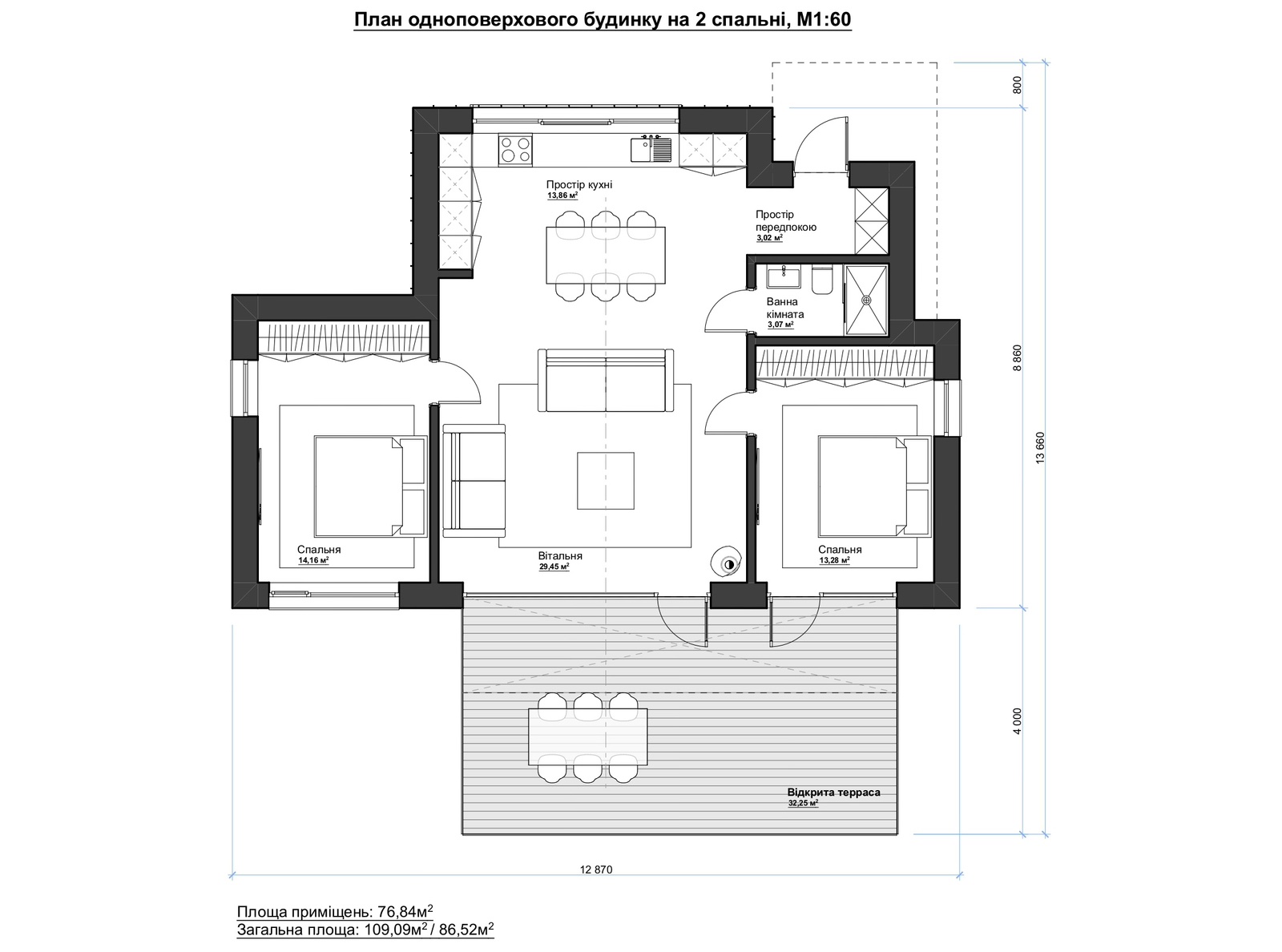

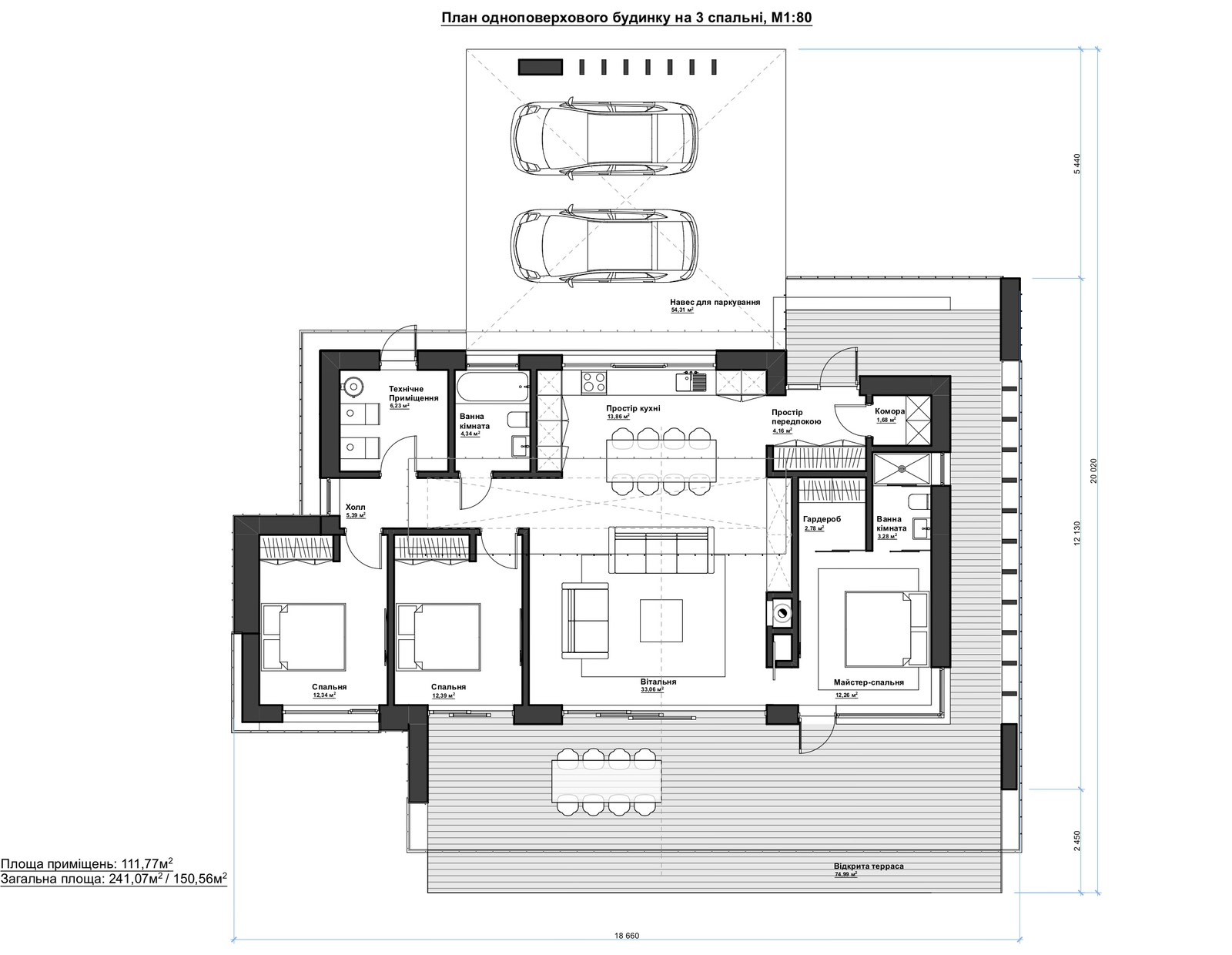

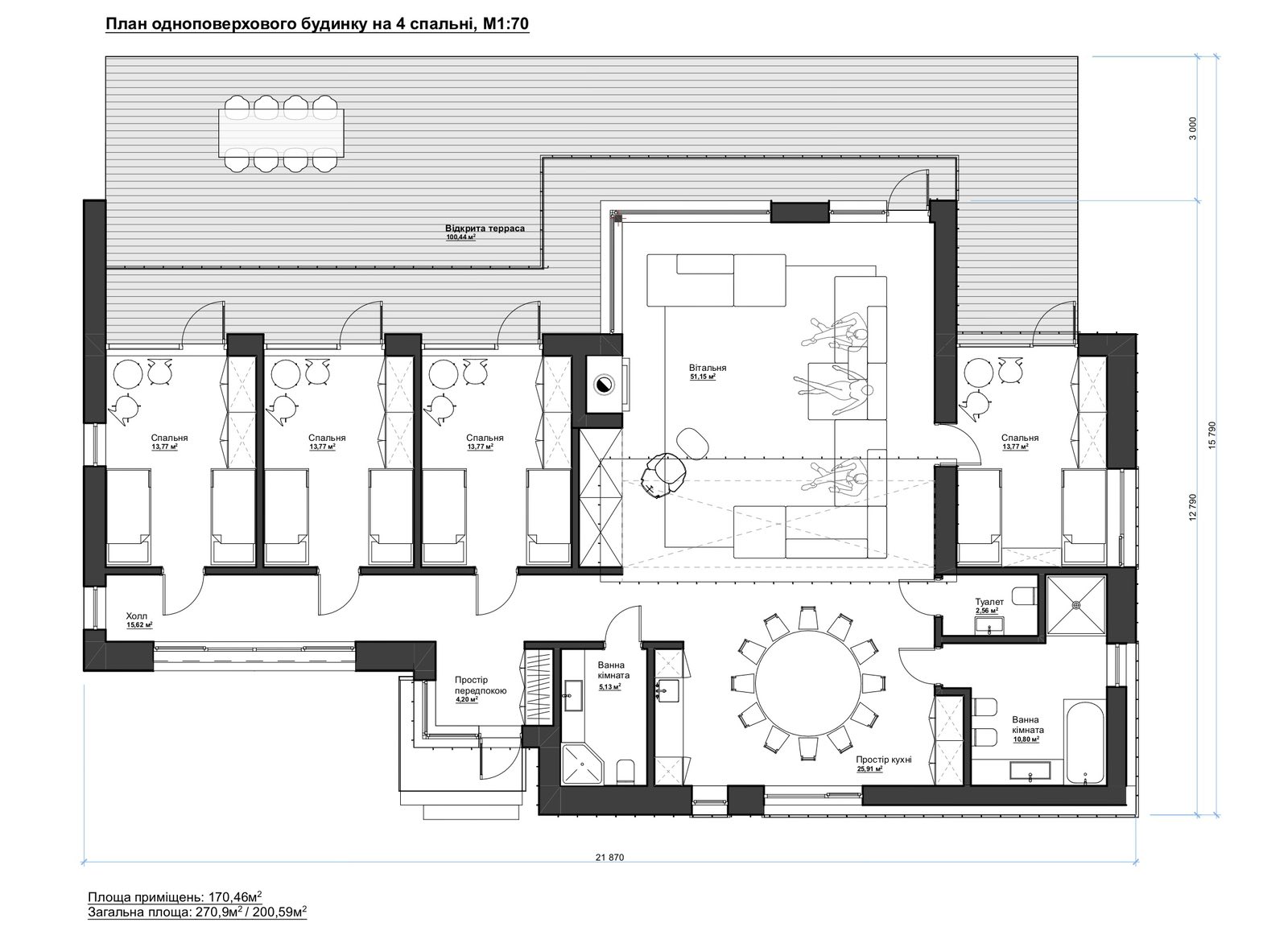

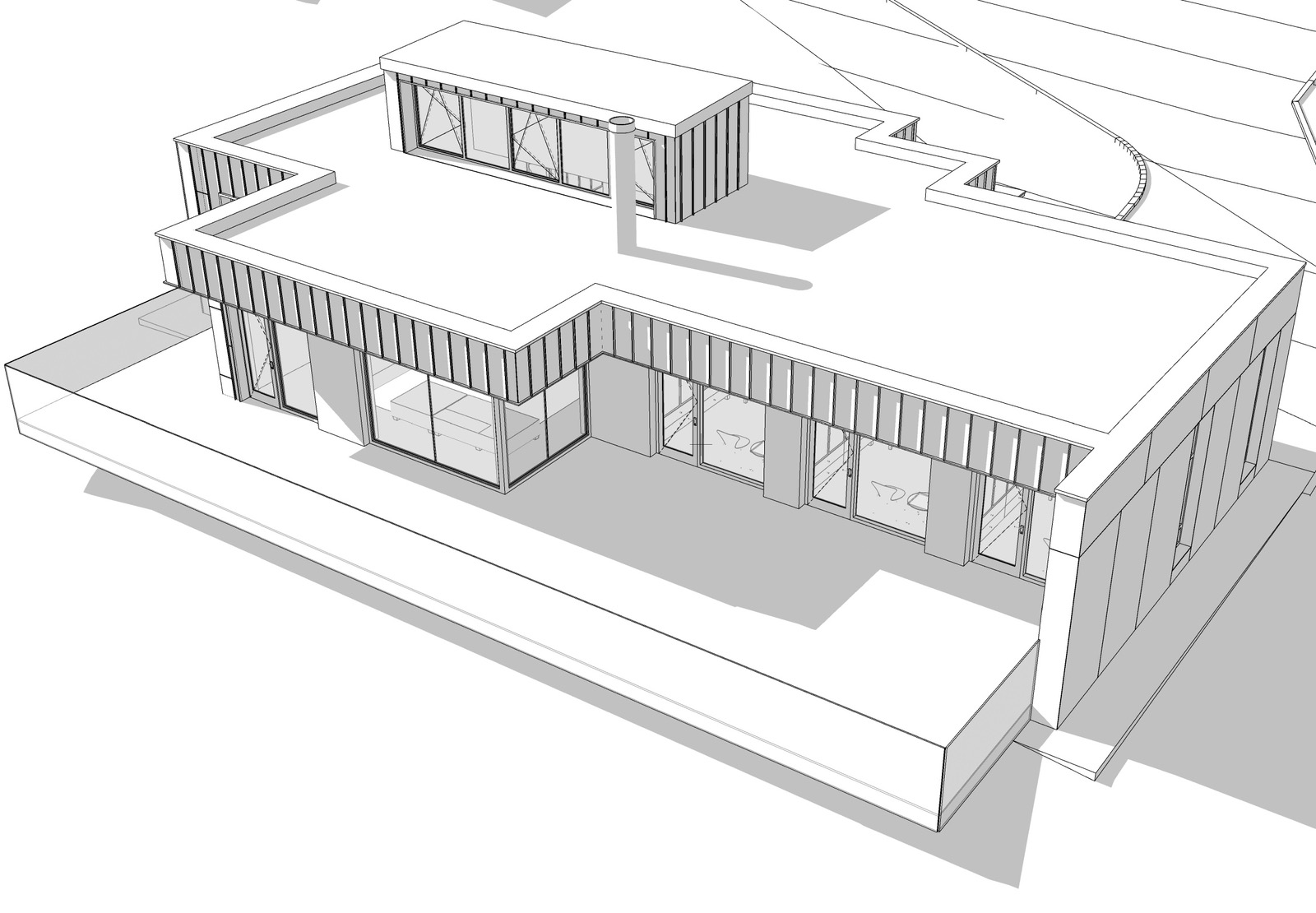

Є й проміжний шлях, і його показує котеджне поселення в Карпатах. Будинки там різні за об'ємом, від компактних односпальних до просторих трьохспальних, але мають спільну композиційно-просторову структуру, і кожен спроєктовано так, щоб заощадити простір і кошти на будівництві та утриманні. Родина пов'язаних планів для однієї території - це індивідуальний проєкт, який свідомо повторюють.
Креслення для будівельного паспорта і робочий проєкт: у чому різниця
Для садибного будинку не вище двох поверхів без урахування мансарди і площею до 500 м² оформлення може починатися з будівельного паспорта; сам маршрут документів описаний на сторінці проєкту приватного будинку, а тут ідеться про креслення. До заяви на паспорт додають схему намірів забудови. За роз'ясненням системи безоплатної правничої допомоги, на ній показують розміщення будівель на ділянці, відстані до меж сусідніх ділянок і розташованих на них об'єктів, фасади та плани поверхів із габаритними розмірами, інженерні мережі й перелік систем інженерного забезпечення, зокрема автономного. Паспорт створюється в Реєстрі будівельної діяльності як електронний документ. Якщо наміри змінюються, до нього можна внести зміни, поки нові об'єкти не перевищують граничних параметрів.
Схема намірів доводить, що будинок вміщується на ділянці й не виходить за дозволене. Будувати за нею неможливо. Робочий проєкт додає те, без чого підрядник рахує навмання: вузли кожного примикання, відомості вікон, дверей і оздоблення, специфікації матеріалів та обладнання, конструктивні та інженерні розділи. Коли цього немає, одна позиція випадає з кошторису, інша закладається із запасом, і три пропозиції від трьох підрядників перестають бути порівнюваними.
На нашій сторінці це два пакети. Ескізний проєкт містить концепцію та планувальне рішення, 3D-візуалізації екстер'єру, плани, розрізи і схеми фасадів у кольорі. Робочий проєкт розробляється на основі ескізного і дає повну робочу документацію з усіма специфікаціями матеріалів та обладнання, потрібними для будівництва.
Хто додає конструкції та інженерію
Готовий комплект має кількох авторів. Архітектурні аркуші наші. Геодезист робить топографічне знімання з межами й рельєфом, без якого генплан лишається припущенням. Геолог дає дані про ґрунти й рівень ґрунтових вод, і на них інженер-конструктор розраховує фундамент, перекриття, перемички над великими прорізами й покрівлю. Інженери мереж проєктують опалення, вентиляцію, водопостачання, каналізацію та електрику, зокрема резервну лінію для котла, насосів, холодильника і зв'язку. Затверджуєте комплект ви: на кожному етапі ваш підпис фіксує програму, планування, матеріали і бюджет.
Наше завдання - звести ці розділи в один узгоджений комплект. Балка конструктора має лягти там, де архітектура лишила для неї місце, а повітровід має пройти там, де дозволяє перекриття. Ми звіряємо розділи між собою, перш ніж вони потраплять на будівництво, і на старті домовляємося, хто з фахівців входить у наш обсяг, а з ким ви укладаєте договір напряму.
Зміни під час будівництва: авторський нагляд і журнал
Жоден комплект не відповідає на всі питання будмайданчика. Підрядник питає про вузол, якого немає в кресленнях, постачальник знімає з виробництва віконний профіль, замовник бачить зведені стіни й хоче ширше вікно. Від того, як оформлено зміну, залежить, чи коштуватиме вона день, чи місяць.
Порядок здійснення авторського нагляду, затверджений постановою Кабінету Міністрів № 903 від 11 липня 2007 року, описує, як розробники проєкту контролюють відповідність будівельно-монтажних робіт проєкту. Представники групи авторського нагляду приїжджають за планом-графіком або на виклик замовника. Зауваження щодо відхилень від затвердженого проєкту вони вносять у журнал, який ведуть у двох примірниках, а якщо підрядник відмовляється їх усувати, проєктувальник письмово повідомляє про це замовника. Чинну редакцію порядку ми звіряємо на дату договору.
З нашого боку кожна зміна стає новою версією аркуша з позначкою, що саме змінено, щоб на об'єкті не було двох варіантів одного креслення. Авторський нагляд коштує від 15$/m2 і рахується окремо від креслень; виїзди, зустрічі з підрядниками й комплектацію описує сторінка супроводу проєкту. У Лісовому участь DeZZign і в проєкті, і в будівництві дозволила ухвалювати рішення про матеріали, деталі та методи робіт разом, у межах жорсткого бюджету.
Помилки в планах будинків, які дорого виправляти на будівництві
На папері кожна з цих помилок виправляється за годину, а на будмайданчику означає переробку:
- відмітку підлоги першого поверху ставлять без топознімання, і будинок сідає низько, тож вода йде до дверей, або високо, із зайвими сходинками на вході;
- сходи креслять лише в плані, без розрізу, і над ними бракує висоти;
- меблі на плані не розставлені, тож ліжко опиняється під вікном, а розетки за диваном;
- технічне приміщення розраховане лише на обладнання, без місця для обслуговування;
- гараж, де дві машини поміщаються лише на кресленні, а відчинити двері вже нема як;
- вікна спальні дивляться просто у вікна сусіда, бо їх не звірили з генпланом.
Скільки коштує проєкт будинку і що впливає на строки
Ціни на цій сторінці такі: ескізний проєкт від $35/m², робочий проєкт від $50/m², авторський нагляд від 15$/m2, мінімальна вартість замовлення $300. Терміни обговорюються індивідуально, бо залежать від проєкту, стилю та складності. У середньому розробка займає від 2 до 8 тижнів, а повний робочий проєкт з інженерією для великого будинку зазвичай триває кілька місяців; час на вихідні дані та погодження закладайте окремо.
Ставка рахується за квадратний метр, тож підсумок передусім залежить від площі й кількості поверхів. Далі його змінюють ділянка (рельєф, ґрунти, вода, додаткові вишукування), обсяг роботи (лише ескіз і схема для паспорта чи повний робочий проєкт), форма (консолі, велике скління, складні дахи) і кількість варіантів планування та 3D-видів. Якщо є готовий проєкт або старі креслення, їх спершу треба перевірити, перш ніж щось із них використовувати.
Щоб робота не стояла, до старту ми просимо три речі. Топографічне знімання потрібне до першого генплану. Рішення щодо планування ухвалюємо до розрахунків конструктора, бо після них кожна зміна знову відкриває його аркуші. Вікна, котел і кухонну техніку обираємо до робочого проєкту, бо їхні розміри потрапляють у відомості та прорізи.
Коли підходить ця послуга, а коли краще інша
Плани будинків підходять, коли предмет роботи - комплект креслень нового приватного будинку: ділянка вже є або ви її обираєте, перелік кімнат приблизно зрозумілий, і потрібні документи, які приймуть для паспорта чи дозволу і за якими збудує підрядник. Якщо разом з будинком однією командою треба вирішити інтер'єр, ландшафт і басейн, починайте з проєкту приватного будинку; для будівлі, яка не є родинним домом, підійде архітектурне рішення. Більше простору в наявному будинку дає розширення будинку, нове планування в тих самих стінах дає проєкт реконструкції, а окремий будинок для гостей чи батьків - проєкт гостьового будинку. Ділянка біля річки, озера чи водосховища має свої обмеження, про них сторінка дизайну будинків біля води, а будинок з мінімальним споживанням енергії проєктують за принципами пасивного будинку і сталого дизайну.
Надішліть кадастровий номер ділянки, приблизний перелік кімнат і бюджет. Першою відповіддю буде те, що дозволяє ваша ділянка.
